系统集成项目管理工程师计算题之前导图法/单代号网络图

发布时间:2024-10-24 14:37:03 | 作者:慧翔

软考复习计划定制

加我微信

>>点击查看【2025年计算机软考培训课程-进入培训咨询入口


系统集成项目管理工程师计算题重要知识点之前导图法/单代号网络图


前导图法(PDM),也称紧前关系绘图法,是用于编制项目进度网络图的一种方法,它使用方框或者长方形(被称作节点)代表活动,节点之间用箭头连接,以显示节点之间的逻辑关系。这种网络图也被称作单代号网络图(只有节点需要编号)。


·用节点表示活动,用箭线表示活动之间的关系


·一项活动前的活动为紧前活动,后面的活动为紧后活动

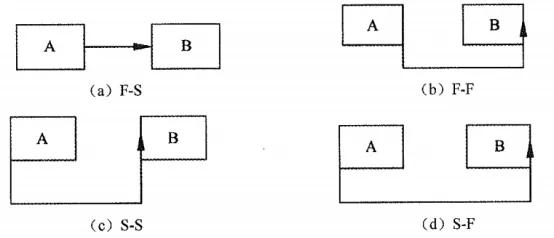

·活动之间可以表达四种依赖关系


①结束一开始的关系(F-S型)。前序活动结束后,后续活动才能开始。例,只有比赛(紧前活动)结束,颁奖典礼(紧后活动)才能开始。


②结束一结束的关系(F-F型)。前序活动结束后,后续活动才能结束。例如,只有完成文件的编写(紧前活动),才能完成文件的编辑(紧后活动)。


③开始—开始的关系(S-S型)。前序活动开始后,后续活动才能开始。例如,开始地基浇灌(紧前活动)之后,才能开始混凝土的找平(紧后活动)。


④开始一结束的关系(S-F型)。前序活动开始后,后续活动才能结束。例如,只有第二位保安人员开始值班(紧前活动),第一位保安人员才能结束值班(紧后活动)。
